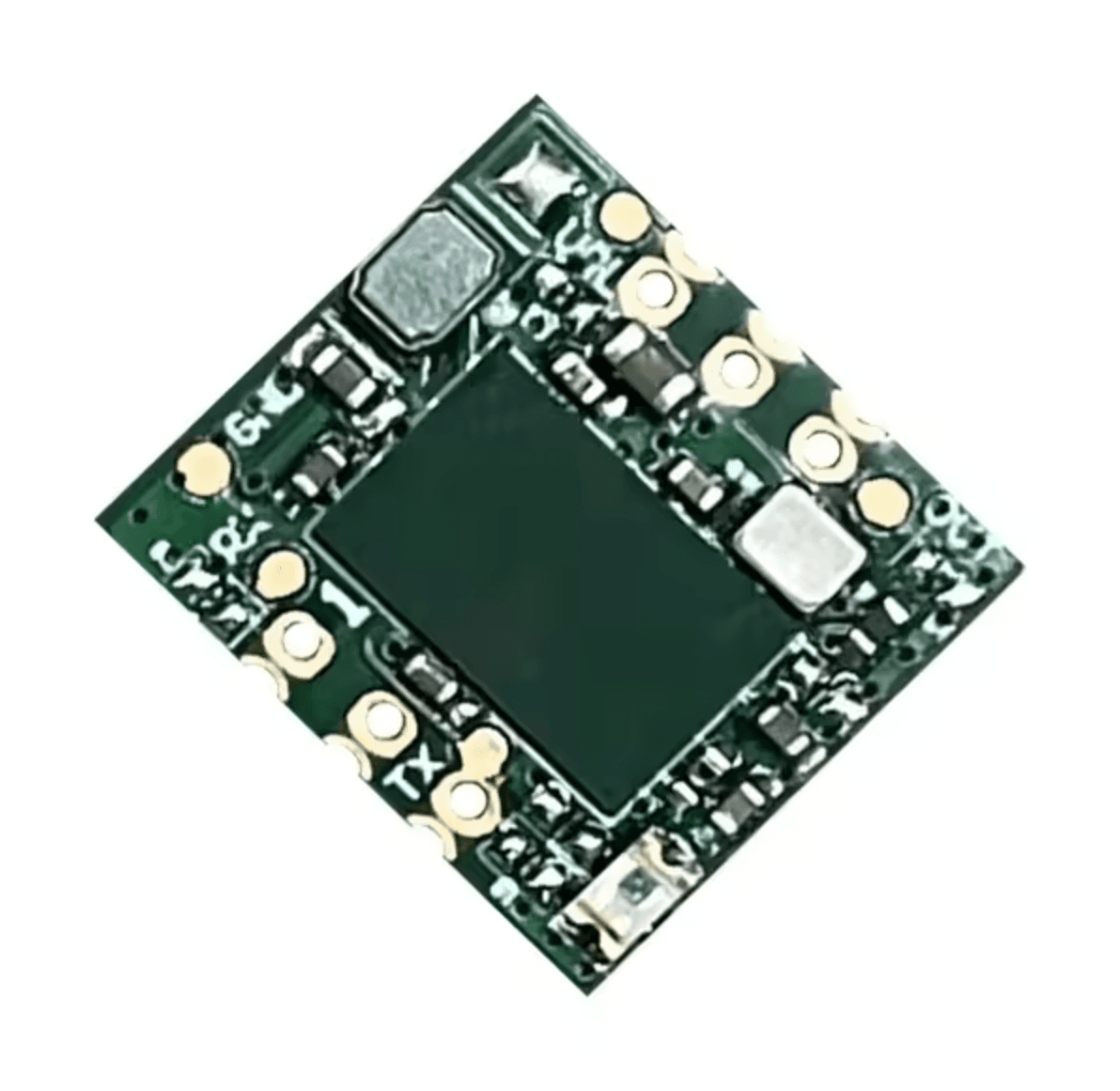

60GHz RADAR MODULE
60GHz 레이더 모듈
작은 움직임까지, 공간을 세밀하게 인식합니다.
60GHz 레이더는 짧은 파장과 넓은 대역폭을 활용해 거리와 움직임을 세밀하게 분석하는 밀리미터파 센서입니다. FMCW 방식과 다중 안테나 구성을 통해 거리·속도·각도 정보를 얻을 수 있으며, 알고리즘에 따라 재실 감지, 사람 추적, 제스처 인식과 호흡에 따른 미세 움직임 분석 등에 활용합니다.
특징
광대역 FMCW 거리 분석
넓은 송신 대역폭을 활용하면 가까이 있는 대상도 거리 기준으로 구분할 수 있습니다. 여러 수신 안테나를 사용하면 도래각을 추정해 위치와 이동 경로를 분석할 수 있습니다.
미세 움직임·재실 감지
반사 신호의 작은 변화를 분석해 큰 움직임뿐 아니라 호흡 등에 따른 미세 움직임도 감지할 수 있습니다. 감지 성능은 자세, 거리와 설치 환경, 알고리즘에 따라 달라집니다.
소형화·영상 없는 센싱
짧은 파장은 소형 안테나 설계에 유리하며, 안테나 일체형 센서도 활용할 수 있습니다. 영상 촬영 없이 감지 정보를 얻어 사생활 보호가 필요한 공간에 적용합니다.
적용 분야
헬스케어·돌봄
침실과 돌봄 공간에서 활동 변화나 호흡에 따른 미세 움직임을 살피는 비접촉 모니터링에 활용합니다.
스마트 공간
재실과 사람의 위치·이동 정보를 분석해 조명, 공조와 공간 관리 시스템의 자동 제어에 활용합니다.
제스처·기기 제어
손의 움직임과 제스처를 인식해 스마트 가전과 전자 기기를 비접촉으로 조작하는 인터페이스를 구현합니다.
스펙
| 주파수 범위 | 57.1 - 63.9GHz |
|---|---|
| 레이더 방식 | FMCW (주파수 변조 연속파) |
| 공급 전압 | 1.8V (Core) / 1.8V - 3.3V (I/O) |
| 소비 전력 | 동작 평균 0.7mW* / 동작 최대 250mW |
| 작동 온도 | -40 ~ 85°C |
| 대역폭 | 최대 6.8GHz |
|---|---|
| 송신 출력(EIRP) | +3.0dBm |
| 수신 잡음 지수 | 12dB |
| 디지털 처리 | 3D 위치·재실 감지 신호처리 / 자체 부팅 ROM |
| 센서 출력 | 거리 / 3D 위치(X, Y, Z) / 재실 감지 결과 |
* 평균 소비 전력의 측정 조건은 제공 자료에 포함되어 있지 않습니다.
